Warm- en koudgewalst staal

hot and cold-rolled steel

Twee bewerkingswijzen voor de vervaardiging van betonstaal

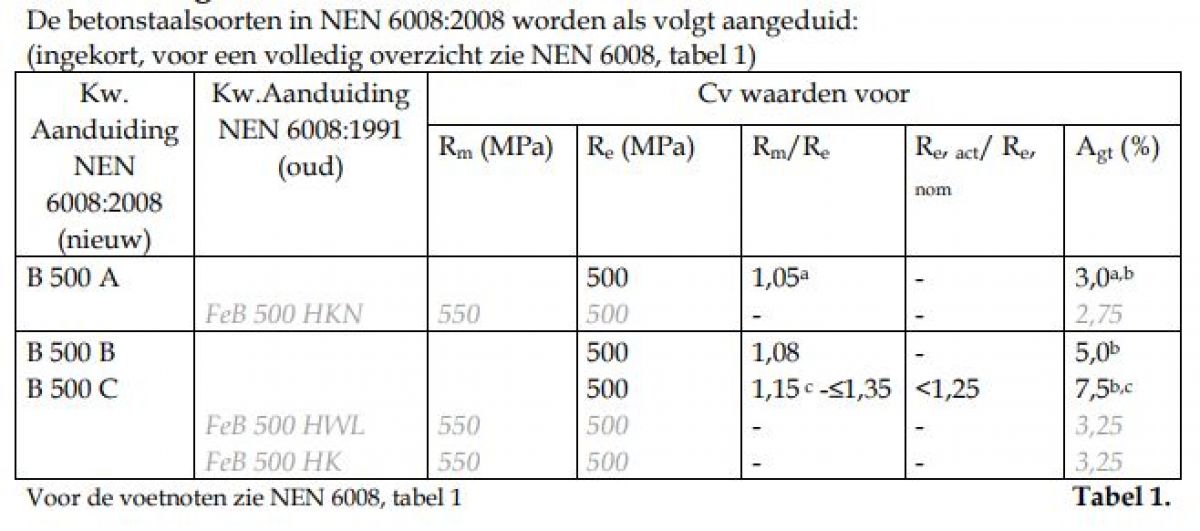

Tabel Betonstaalsoorten (bron: BRL 0501)  (klik voor vergroting)
Tabel Betonstaalsoorten (bron: BRL 0501) (klik voor vergroting)

Nadere omschrijving

Voor de vervaardiging van betonstaal bestaand verschillende mogelijkheden. De wijze van bewerken heeft invloed op de sterkte-eigenschappen, de vervormbaarheid en lasbaarheid van het betonstaal. Zo werd vroeger het volgende onderscheid naar vervaardiging/bewerking gemaakt:

  • Warmgewalst betonstaal, luchtgekoeld. (HWL*);
  • Warmgewalst betonstaal, geforceerd met water gekoeld. (HWL*);
  • Warmgewalst betonstaal, koud nagerekt. (HK*);
  • Warmgewalst betonstaal, koud vervormd. (HKN*);


Luchtgekoeld warmgewalst betonstaal wordt door de hoge productiekosten nauwelijks meer gemaakt.

Bij warmgewalst betonstaal worden door de geforceerde koeling met water de sterkte-eigenschappen van het staal verhoogd. De rek bedraagt 12 – 16%.

Ook bij koud narekken of koud vervormen worden de sterkte-eigenschappen verhoogd. Wel krijgt het staal een brosser karakter. Het vloeitraject verdwijnt door deze behandelingen en de resterende rek wordt door deze behandelingen lager.

Met de publicatie van NEN 6008  Betonstaal zijn deze coderingen vervangen door zogenaamde ductiliteitsklassen A, B en C. Zo vervangt B500A het bekende FeB 500 HKN (koud vervormd). De B500B vervangt het huidige FeB 500 HWL (warmgewalst), maar een verbeterde FeB500HKN kan ook voldoen aan B500B), zie tabel.

Normen/aanbevelingen/literatuur

Geplaatst op di. 3 sept. 2019Laatst aangepast op di. 3 sept. 2019
