Treksterkte

Nadere omschrijving

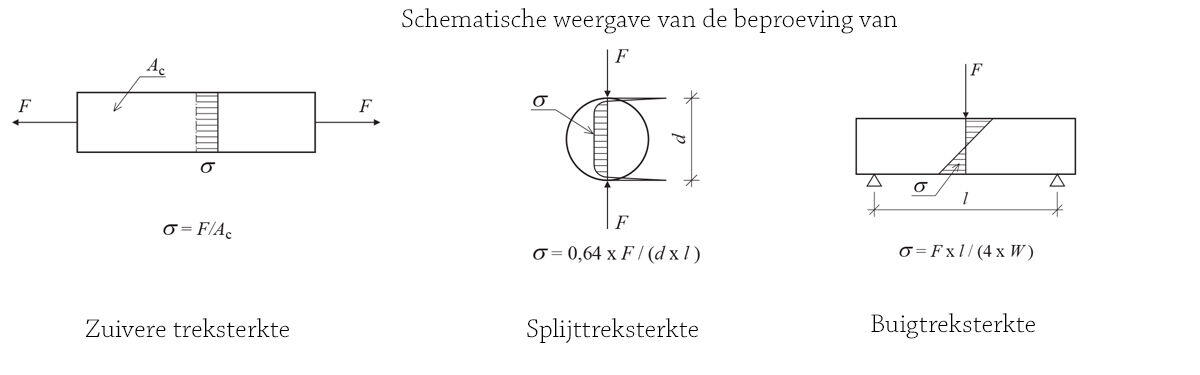

De bepaling van de zuivere (axiale) treksterkte van beton is de aangewezen methode om de ?-?-lijn (spanning ? vervorming relatie) en de (trek-)sterkte van beton te bepalen.

De proef is echter bewerkelijk en gevoelig voor excentriciteiten, en wordt daarom vrijwel alleen voor onderzoeksdoeleinden uitgevoerd.

In de praktijk wordt vaker de, veel eenvoudiger, splijtproef, toegepast. Deze proef kan zowel op een cilindervormig proefstuk als op een kubus worden uitgevoerd. Ook de buigtrekproef wordt regelmatig uitgevoerd.

De bepaling van de splijttreksterkte is van belang bij ongewapend beton waarin ten gevolge van buiging toch trekspanningen kunnen ontstaan.

Voorbeelden hiervan zijn betonnen straatstenen en -tegels. Als hierop belasting wordt aangebracht, buigen deze producten door en treedt er trekspanning op die door het beton opgenomen moet worden.

De splijttrekproef is beschreven in nen-en 12390-6.

De axiale en splijtproef geven vrijwel dezelfde resultaten voor de (trek-)sterkte. De buigtrekproef geeft een 50 à 100% hoger resultaat.

In de praktijk wordt de treksterkte ook wel afgeleid uit de druksterkte. nen 6720 (VBC) geeft hiervoor formules. Globaal bedraagt de treksterkte circa 10% van de druksterkte.

Voor grindbeton met een druksterkte van 30 N/mm² bedraagt de treksterkte ongeveer 2,5 - 3 N/ mm² en de buigtreksterkte ongeveer 4,5 N/ mm².

Normen/aanbevelingen/literatuur

• NEN-EN 12390, Beproeving van verhard beton

• NEN-EN 1992 Eurocode 2, Ontwerp en berekening van betonconstructies

• Dossierpagina Betonsterkte - Betoniek

• Dossierpagina Betonsterkte - Cement

• NEN-EN 206, Beton

• NEN 8005, Nederlandse invulling van NEN-EN 206, Beton

• NEN-EN 1992 Eurocode 2: Ontwerp en berekening van betonconstructies

• Betoniek 16/13, Injecteren maar

• Betoniek 16/3, Over spannend beton

• Betoniek 16/2, Spannend beton

• Betoniek 13/2, Beton onder spanning

• Betoniek 12/18, Voorspanning

• Dossier Voorspanning - Betoniek

• Dossier Voorspanning - Cement
